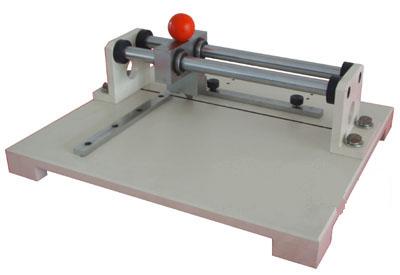

边压/粘合取样器是瓦楞纸板边压（竖压/粘合）强度试验必须的专用器具，适用于纸版生产行业，包装行业商检，科研院对纸、
纸张进行环压强度的物理性能测试样的必备工具.
主要技术参数：
取样尺寸:25mm×100mm(边压试样)；25mm×80mm (粘合试样)
取样尺寸误差:±0.5mm
最大取样厚度:18mm
外形尺寸(长×宽×高）:430X380X200
重量：20KG
平行切刀结构及原理：
结构:由底座、支承块、导轨、滑块、手柄、可调定位块、刻度尺等组成。
工作原理:推动手柄沿滑轨运动,滑块带动切刀做平行运动切取试样.
边压/粘合取样器操作方法：
1.将待取试样的纸板放在底座上.
2.使用定位块确定裁取试样的尺寸.
3.左手按住试样,右手推动手柄.
4.推动手柄使滑块回位.
5.进行第二次试验.
边压/粘合取样器维护保养及注意事项：
切取试样时,试样不能动。切样后，要将手柄放在待切位置。
试样切口严重变形或切面与试样大面垂直度大于0.3mm.须更换刀片
取样器应保持清洁,经常在平行切刀导杆上涂润滑油。
|
